Rørtilpasning sprøytestøpeformer

Produktkategorioversikt

Rørtilpasningsformer krever presis kontroll over polymerkrymping, kjølehastigheter og skillelinjeforsegling for å tilfredsstille hydrostatiske trykkklassifiseringer. I motsetning til vanlig verktøy krever tilpasningsformer høyhastighets-sykling sammen med komplekse interne mekanismer, inkludert sammenleggbare kjerner for gjengede skjøter og glidebevegelser for underskårne hylsespor.

SUNJOY Mold bygger skreddersydde sprøyteformer dedikert til plastrørsystemer. Hvert verktøy er konstruert i henhold til regionale standarder (ASTM, DIN/EN, ISO, AS/NZS), og sikrer at støpte beslag passerer sprengningstrykk, fallstøt og dimensjonskontroller.

Produktfordeler

Optimalisert termisk balansering

Mot-borede kjølekanaler plassert nær høye-varmesoner reduserer syklustidene med 15 % til 25 % og forhindrer forvridning av deler i tykke-vegger.

Nøyaktig skillelinjeintegritet

CNC-fresetoleranser innenfor +/- 0.015 mm sikrer null-blitsproduksjon og minimerer manuell trimming.

Pålitelig Core Interlocking

Koniske lokaliseringsblokker og presisjonslåser forhindrer kjerneforskyvning under høyt injeksjonstrykk, og garanterer jevn veggtykkelse.

Slitasjebestandig-stål

Kjerner og hulrom maskinert fra forhånds-herdet DIN 1.2738 eller herdet S136 rustfritt stål (for korrosive PVC-forbindelser) opprettholder stabil ytelse etter 1 000 000 sykluser.

Produktutvalg

Albuer (90 grader / 45 grader)

Kavitetskonfigurasjoner:2, 4, 8 hulrom
Nøkkelverktøysfunksjon:Sammenleggbar kjerne eller glider indre radius

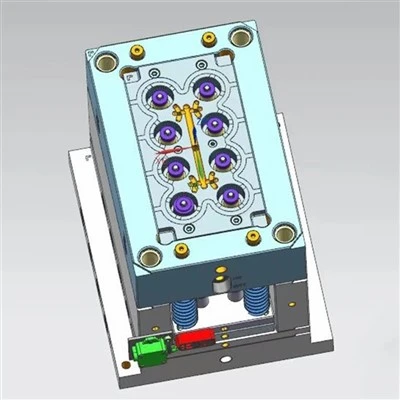

Like / Reduserende Tees

Kavitetskonfigurasjoner:2, 4 hulrom
Nøkkelverktøysfunksjon:Balansert løpesystem, hydrauliske glidere

Koplinger og stikkontakter

Kavitetskonfigurasjoner:4, 8, 16 hulrom
Nøkkelverktøysfunksjon:Høy-utkast, direkte portmating

Gjengede beslag

Kavitetskonfigurasjoner:2, 4, 6 hulrom
Nøkkelverktøysfunksjon:Automatisk avskruingsmotor / sammenleggbar kjerne

Redusere og bøssinger

Kavitetskonfigurasjoner:4, 8 hulrom
Nøkkelverktøysfunksjon:Avtrappede skillelinjer, presisjonstetning

Drenering / DWV beslag

Kavitetskonfigurasjoner:1, 2 hulrom (opptil 400 mm diameter)
Nøkkelverktøysfunksjon:Kraftig-strukturell base, kjernetrekk

Kvalitetskontroll og inspeksjon

Stålsertifisering:Mill Test Certificates gitt for hver blokk av kjerne- og hulromsstål.

Hardhetstesting:Verifisering av Rockwell hardhet (HRC) på varme-behandlede innsatser (HRC 32 til 35 for P20/1.2738; HRC 48 til 52 for S136).

CMM-inspeksjon:Første-artikkelinspeksjon av prøvestøpte beslag som sjekker ovalitet, sokkeldybde, ytre diameter og veggtykkelse.

Prøvekjøringsdokumentasjon:Hver form gjennomgår en 2-timers kontinuerlig testkjøring. Injeksjonsparametere, syklustider og prøvedeler leveres sammen med verktøyet.

Tilpasning og teknisk støtte

DFM-analyse:Leveres innen 48 timer etter mottak av tegning, med detaljer om trekkvinkler, portplasseringer, risiko for synkemerker og variasjoner i veggtykkelse.

Muggflytsimulering:CAE-analyse som visualiserer harpiksfyllingsmønstre, sveiselinjer, luftfeller og kjøleeffektivitet før stålskjæring.

Harpikskrympingskompensasjon:Verktøydimensjoner skreddersydd for krympeprofiler av PVC-U, PPR, HDPE, ABS og CPVC-forbindelser.

Gate- og løperkonfigurasjoner:Kalde løpesystemer med under-porter, isolerte varme-løpere eller ventil-portsystemer tilpasset materialets viskositet.

Søknader

Kommunal vannforsyning og avløp:Trykkrør, vanningsnett og gravitasjonskloakksystemer.

Bolig og kommersiell rørleggerarbeid:Varmt/kaldt vannforsyningsledninger, sanitær drenering og ventilasjonsnettverk.

Industriell væskehåndtering:Kjemiske prosesseringslinjer, syrebestandig-rør og kjølekretser.

Elektrisk og telekommunikasjonsrør:Underjordiske kabelbeskyttelseskanaler og koblingsbeslag.

Hvorfor velge SUNJOY mold

I-husbearbeiding

Utstyrt med 5-akse høyhastighets-CNC-fresesentre, speil-EDM og trådskjæremaskineri for planleggingskontroll.

Tilpasningsspesialisering

Fokusert på rørtilpasningsgeometrier, som sikrer mestring over gjengetoleranser og muffetetninger.

Gjennomsiktig sporing

Ukentlige visuelle rapporter som dekker stålprep, grovbearbeiding, varmebehandling, fin CNC og montering.

Eksporter-Ready Engineering

Direkte kommunikasjon med prosjektingeniører som er flytende i internasjonale verktøystandarder.

Etter-salg og teknisk støtte

Reservedelspakke

Hver støpeform leveres med et standard komponentsett inkludert hjelpeutkasterstifter, fjærer, O-ringer og utskiftbare innsatser.

Fjernfeilsøking

Teknisk støtte via videolink innen 12 timer for oppsett, parameterinnstilling eller vedlikeholdsveiledning.

Overlevering av dokumentasjon

2D-monteringstegninger, 3D-delmodeller, elektriske koblingsskjemaer og stålsertifikater levert via sikker skylagring ved utsendelse.

Eksport og prosjektstøtte

Eksporter emballasje

Anti-rustbelagt, fuktighetssikker-plastfilminnpakning, festet inne i fumigerte trekasser for internasjonal transport.

Logistikkkoordinering

Eksportdokumentasjon inkludert kommersiell faktura, pakkeliste, fraktbrev og opprinnelsessertifikat (skjema E/CO).

Ledetid

Standard produksjonsplaner strekker seg over 35 til 60 dager basert på formdimensjoner, antall hulrom og kompleksitet.

Ofte stilte spørsmål

Spørsmål: Hvilke stålkvaliteter bruker du for PVC-rørtilpasningsformer for å motstå korrosjon?

A: For-herdet DIN 1.2738 eller rustfritt stål (DIN 1.2316 og S136) for innsatser i kontakt med korrosiv PVC-smelte. Vannkanaler har hard-krombelegg eller rustfrie stålhylser for å forhindre avleiring.

Spørsmål: Hvordan forhindres blinking på støpeformer med høye-hulrom under kjøringer med høy-hastighet?

A: Kontrollert via strenge CNC-bearbeidingstoleranser (+/- 0.015 mm), presisjonsmekaniske koniske låser mellom kjerne- og hulromsplater, og tilstrekkelig spennoverflate til å motstå skillelinjeseparasjon under høy injeksjonstonnasje.

Spørsmål: Kan formene dine håndtere automatisk utskruing av gjengede rørdeler?

A: Ja. Gjengede albuer, t-stykker og adaptere bruker hydrauliske eller elektriske-motordrevne automatiske avskruingsmekanismer sammen med sammenleggbare kjernestrukturer som trekker seg rent inn under åpningsslaget.

Spørsmål: Hva er standardprosedyren for muggprøver før sending?

A: Støpeformer kjøres på-husinjeksjonsmaskiner ved hjelp av kundens spesifiserte harpiks. Minst 50 prøveprøver produseres, kritiske dimensjoner bekreftes via CMM, prosessparametere logges og prøvedeler sendes via ekspressbud sammen med en testkjøringsvideo.

Spørsmål: Hvilke filformater kreves for å starte en DFM-analyse og tilbud?

A: 3D CAD-formater (.STEP, .IGES, .XT, .sldprt) sammenkoblet med 2D-tegninger som viser kritiske dimensjoner, overflatefinisher og årlige produksjonsvolumer.

Spørsmål: Hva er den typiske ledetiden fra ordrebekreftelse til forsendelse?

A: Standard enkelt- eller flerromsforme- krever 35 til 45 dager. Dreneringsformer med stor diameter eller komplekse multi-slider-tees krever 50 til 65 dager.

Som en av de ledende produsentene og leverandørene av injeksjonsformer for rørtilpasninger i Kina, ønsker vi deg hjertelig velkommen til å kjøpe tilpassede injeksjonsformer for rørtilpasninger laget i Kina her fra fabrikken vår. God service og kvalitetsprodukter er tilgjengelig.
